Цельные фитинги Метрические фитинги для гидравлических шлангов банджо прямые
Соответствие стандартам JB/T 978
Обжимная спичка с плетеными шлангами и спиральными шлангами
Номер детали 71011Y 71012Y
Материал-нержавеющая сталь и углеродистая сталь
  • Прямой

  • Шланги с одной проволочной оплеткой  Двухпроволочный шланг в оплетке  Четырехжильный спиральный шланг

штат:

PDF экспорт

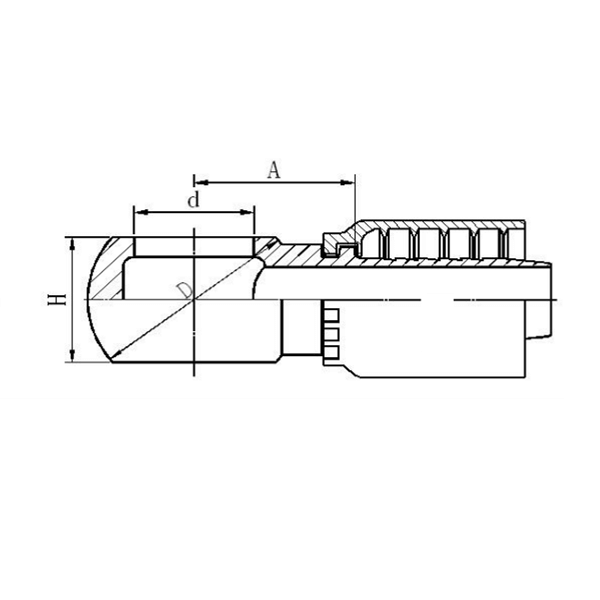

метрическое гофрированное банджо 71011И 71012И Ферруле цельная Диаграмма размера штуцеров

71011Y 71012Y Метрические цельные фитинги банджо


ЧАСТЬ № БОЛТ РАЗМЕР ШЛАНГА РАЗМЕРЫ
ПЛЕТЕНЫЙ СПИРАЛЬ DN БРОСАТЬСЯ A d D H
71011Y-10-04Z - М10Х1 6 4 19 10 22 13
71011Y-10-05Z - М10Х1 8 5 19 10 22 13
71011Y-10-06Z 71012Y-10-06Z М10Х1 10 6 19 10 22 13
71011И-14-04З - М14Х1,5 6 4 20.5 14 28 18
71011И-14-05З - М14Х1,5 8 5 21.5 14 28 18
71011Y-14-06Z * 71012И-14-06З М14Х1,5 10 6 21.5 14 28 18
71011И-14-08З 71012И-14-08З М14Х1,5 12 8 22.5 14 28 18
71011И-18-06З 71012И-18-06З М18Х1,5 10 6 26.5 18 36 22
71011Y-18-08Z * 71012И-18-08З М18Х1,5 12 8 27 18 36 22
71011И-18-10З 71012И-18-10З М18Х1,5 16 10 27.5 18 36 22
71011И-22-10З 71012Y-22-10Z М22Х1,5 16 10 30.5 22 46 30
71011И-22-12З 71012И-22-12З М22Х1,5 20 12 32 22 46 30
71011И-27-10З 71012Y-27-10Z М27Х2 16 10 36.5 27 56 36
71011И-27-16З 71012И-27-16З М27Х2 25 16 36 27 56 36

Размеры приведены для справки, мы порекомендуем правильный номер детали для фитингов для шлангов с оплеткой и фитингов для спиральных шлангов.

Артикул № Отмечен * ++ рекомендуется.

Плетеные цельные фитинги для шлангов, стыковые шланги с обжимом без зачистки

Спиральные цельные фитинги для шлангов, стыковые шланги с опрессовкой
