Полиамидная трубка также называется «пластиковая трубка или нейлоновая трубка», она изготовлена в соответствии со стандартом DIN 73378 из PA 12HL, PA 12PHL, PA 12HIPHL и т. д., она имеет нестандартную длину для централизованных систем смазки, диаметр шлангов подачи от 4 до 6 мм, а также с защитой шланга, предварительно заполненной смазкой для быстрого и простого монтажа.
PA 12 HL Пластиковые трубки, полужесткие нейлоновые трубки Технические характеристики:
Минимальный радиус изгиба от 35 до 40 мм
Предмет номер. | Цвет | Материал | Измерение | D | Д1 | S |
PA1204B | черный | ПА 12 ГЛ | 4 х 0,85 | 4 | 2,3 | 0,85 |
PA1204T | прозрачный | ПА 12 ГЛ | 4 х 0,85 | 4 | 2,3 | 0,85 |
PA1206B | черный | ПА 12 ГЛ | 6 х 1,5 | 6 | 3,0 | 1,5 |
ПА1206Т1.25 | прозрачный | ПА 12 ГЛ | 6 х 1,25 | 6 | 3,5 | 1,25 |
PA 12 PHL, PA 12 HIPHL Пластиковые трубки, гибкие нейлоновые трубки Технические характеристики:
Предмет номер. | Цвет | Материал | Измерение | D | Д1 | S |
PA12HIPHL04B | черный | ПА 12 ХИПХЛ | 4 х 0,85 | 4 | 2.3 | 0.85 |
PA12PHL04T | прозрачный | ПА 12 ПХЛ | 4 х 0,85 | 4 | 2.3 | 0.85 |
PA12PHL04B | черный | ПА 12 ПХЛ | 6 х 1,5 | 6 | 3 | 1.5 |

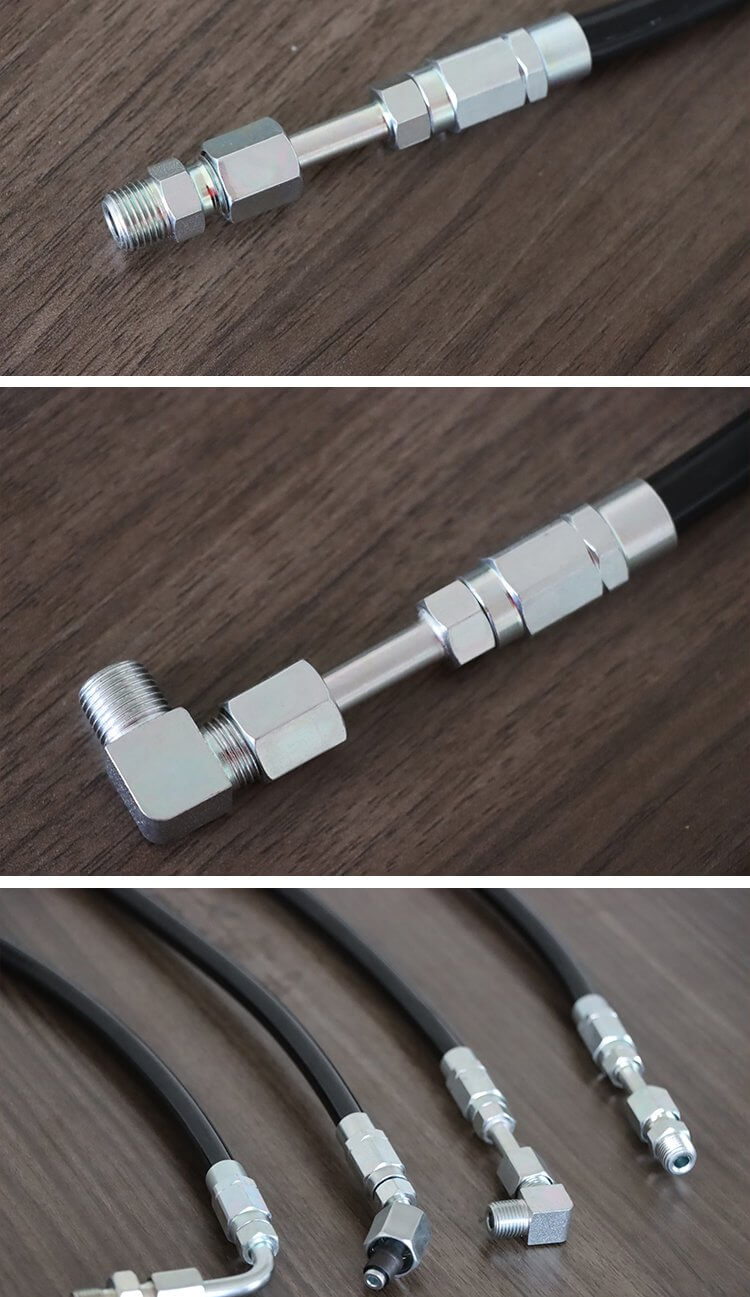

Сборка полиамидной трубки
Вставной разъем, используемый в пластиковой трубке, имеет толщину стенки менее 1,25 мм.
Фитинги смазочного шланга (резьбовые фитинги, шпильки) и трубные фитинги (гайка, врезное кольцо, соединитель) используются в трубах с толщиной стенки 1,5 мм.
Испытательное оборудование ПА 12ХЛ, ПА 12ПХЛ, ПА 12ХИПХЛ
Машина для испытаний на разрывное давление

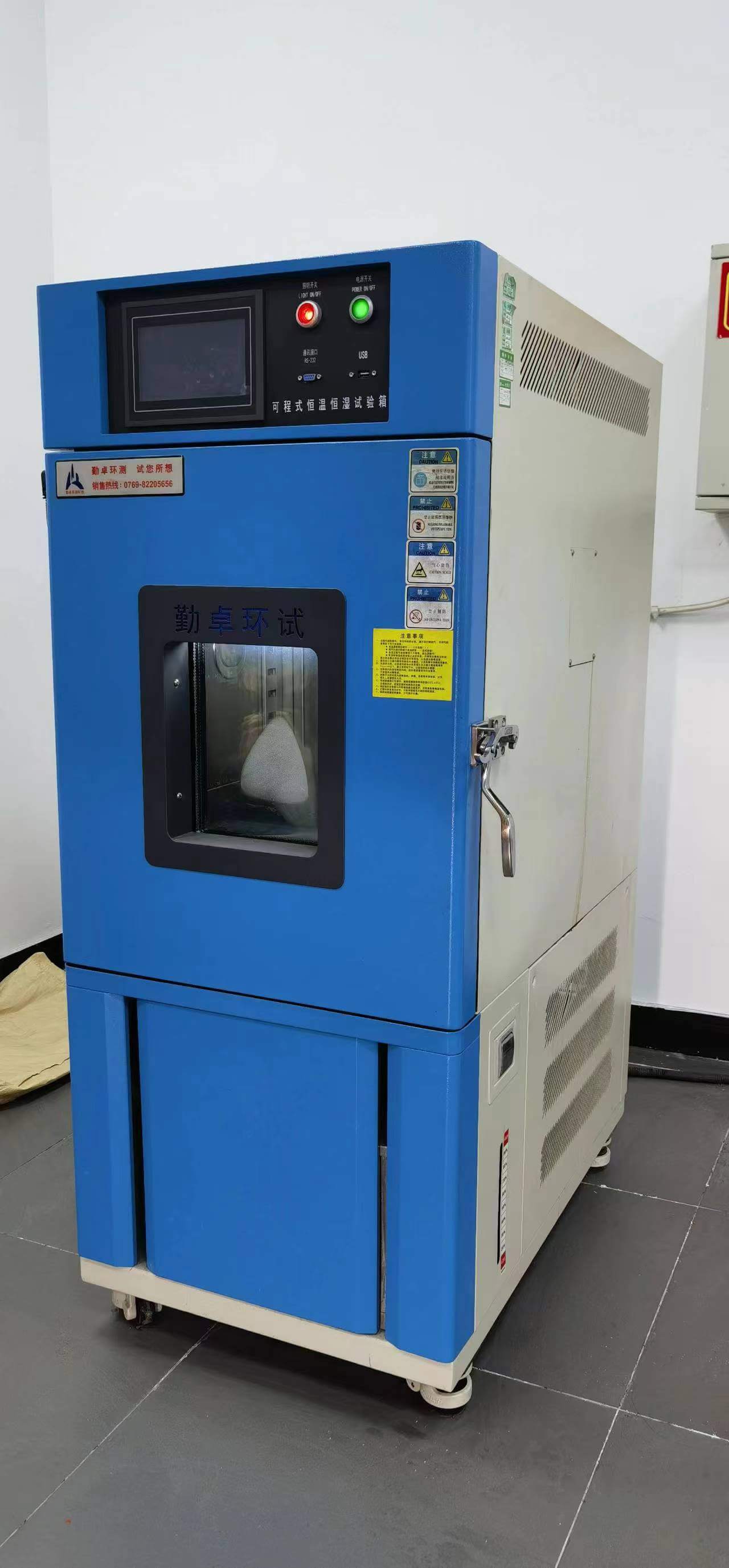

Испытание при низкой и высокой температуре при постоянной температуре
Идентификация материала PA 12
